在射频系统中，射频同轴电缆的屏蔽遵循是招架表里电磁干豫的第统统樊篱。同轴电缆不仅要保证信号低损耗传输，还要严格落魄里面射频信号向外放射，同期隔断外界杂波侵入链路。因此铜编织网行为同轴电缆的外屏蔽层，编织密度则是决定屏蔽后果最直不雅、最关节的参数。今天咱们就来了解射频同轴电缆屏蔽遵循与编织密度干系。

一、射频同轴电缆屏蔽遵循

在射频系统中，同轴电缆的屏蔽遵循是揣度其电磁兼容性的繁重贪图。屏蔽遵循（Shielding Effectiveness， SE）指的是电缆屏蔽层对电磁干豫的收敛智商，平素以分贝（dB）为单元示意。

关于同轴电缆而言，分为对内屏蔽和对外屏蔽两个维度：对内屏蔽指落魄电缆里面射频电磁场向外裸露，幸免干豫临近电子竖立；对外屏蔽指拒抗外界电场、磁场侵入电缆里面，驻防灵验信号被噪声浑浊。分贝数值越大，代表屏蔽后果越好。

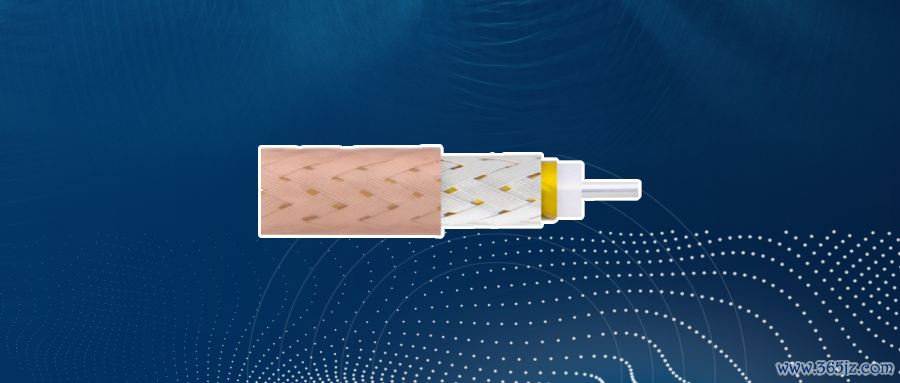

现在柔性、半柔同轴电缆的屏蔽均采选铜丝编织层，半刚性电缆则使用无缝铜管终了全屏蔽。编织屏蔽依靠金属导体变成结合的电磁樊篱，诈骗电磁感应旨趣将干豫电磁场疏浚至地电位，从而终了屏蔽作用。理念念景色下，无缝金属管屏蔽遵循趋近于无尽大，但柔性极差，无法弯折使用；编织网为了保证电缆的逶迤性能，开云体育(中国)官方网站势必存在网孔间隙，而这些间隙等于电磁信号穿透的主要通说念，亦然屏蔽遵循下跌的压根原因。

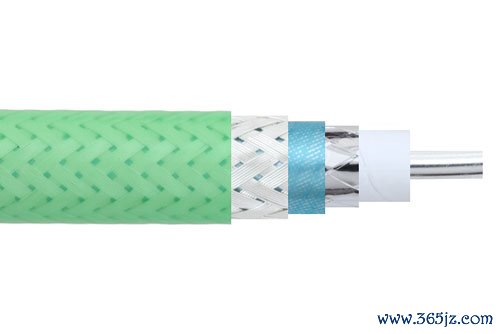

低损耗柔性PE-P142LL同轴电缆，三重屏蔽绿色FEP护套

二、屏蔽遵循与编织密度干系

1）编织密度的基本主张

编织密度是指同轴电缆外导体编织层的紧密经由，平素用百分比示意。它反馈了编织金属丝掩饰电缆名义的完好意思经由。编织层一般由多根细金属丝以螺旋神态交汇而成，变成网状结构。

编织密度的诡计公式为：D = (2F - F²) × 100%，其中F为单向掩饰统共。表面上，编织密度的最大值为100%，但试验上由于编织工艺的附近，世界杯预选赛下单平素在85%-97%之间。

2）编织密度对屏蔽遵循的影响

编织密度与屏蔽遵循之间存在径直的正商酌干系。密度越高，屏蔽层的网孔越小，电磁波穿透的难度越大，屏蔽遵循也就越好。

高频性能各别权贵：在低频段，不同编织密度的电缆屏蔽遵循各别可能不显著。但跟着频率升高，尤其是逾越1GHz后，编织密度的狭窄各别会导致屏蔽遵循的浩瀚分裂。高密度编织的电缆在GHz频段能提供40-60dB致使更高的屏蔽遵循，而低密度编织的电缆可能只须20-30dB。

孔径效应：编织层的网孔相等于一个高通滤波器。当电磁波的波长小于编织网孔尺寸时，电磁波就能穿透屏蔽层。提高编织密度不错减小网孔尺寸，从而进步高频屏蔽遵循。

多重屏蔽结构：为了进一步进步屏蔽遵循，当代高性能同轴电缆常采选多重屏蔽结构，如"编织+铝箔"组合。在这种结构中，铝箔提供100%的掩饰率，而高密度编织层则提供机械强度和低频屏蔽。

3）试验应用

诚然高编织密度能提供更好的屏蔽遵循，但在试验应用中需要谈判以下成分：

柔韧性与耐用性：过高的编织密度会缩短电缆的柔韧性，加多逶迤半径条款。在需要平素弯折的应用中，限制缩短编织密度不错进步电缆的机械耐用性。

老本成分：高密度编织需要更缜密的工艺和更多的材料，导致老本高潮。关于非关节应用，接纳适中密度的电缆不错缩短老本。

频率条款：证实系统的最高责任频率来接纳相宜的编织密度。关于低于1GHz的应用，中等密度（90%傍边）平素富余；而关于毫米波应用，则需要超高密度（95%以上）或多重屏蔽结构。

因此射频同轴电缆的屏蔽遵循与其编织密度密切商酌世界杯预选赛下单，这一干系在高频应用中尤为关节。在假想射频系统时，应该证实系统的具体条款，在屏蔽遵循、机械性能和老本之间找到最好均衡点，知足不同应用场景的需求
